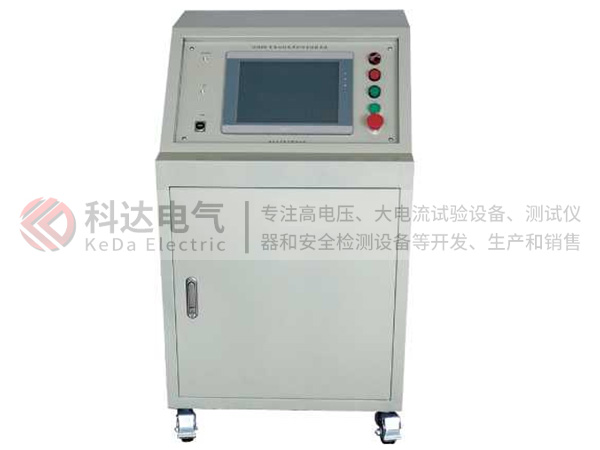

KD1000变电站继电保护向量检验系统

发布时间:2022-03-04人气:313

一、概述

继电保护向量检查是新建变电站调试和投运的重要试验工作,《国家电网公司十八项电网重大反事故措施》和 《继电保护和安全自动装置检验规程》要求:新安装的继电保护装置及回路,在投入运行前,必须用一次电流及实 际工作电压加以检验和判断继电保护向量是否正确。这是多年运行经验的总结,为电力系统继电保护的安全运行发 挥了至关重要的作用。

但在投运初期,负荷组织往往较为困难,常常因为系统潮流小、设备负荷轻不能及时完成继电保护向量测试任 务,给继电保护正确投运造成困难。

KD1000变电站继电保护向量检验系统很好的解决了这一问题。

KD1000变电站继电保护向量检验系统国内领先、技术先进,经国网电科院实验室验证和现场实际使用,完全满足 新建变电站和技改变电站工程实际需要,解决了以往工程投产组织负荷困难、倒闸操作多、加装临时保护多、保护 整定计算工作量大等难题,缩短了工程投产时间,提高了工程投产的效率和安全性。

KD1000变电站继电保护向量检验系统包括:三相500A大电流试验设备1台,三相300A大电流试验设备1台,三 相10kV高电压试验设备1台,大电流三相输出线2组,高电压三相输出线1组,吸盘式天线3个,GPS/BDS天线3个。

使用KD1000变电站继电保护向量检验系统,模拟一次负荷,可以完全满足220kV、500kV、lOOOkV变电站继电保护 向量检查的试验要求。

二、功能特点

1、装置设计新颖,轻便灵活,三台设备可以分别独立使用,也可以两台或三台联机组合使用;

2、装置采用高频开关原理设计,带载能力突出,输出稳定、精度高、时间长,各相电流、电压输出幅值、相 位、频率单独可调;

3、可模拟一次电流、一次电压回路各种三相对称、不对称向量,用于变电站母线、线路及变压器的实际负荷模 拟;

4、输出大电流、高电压到变电站的一次设备,可以检查继电保护装置及二次回路的正确性和完整性,在检查继 保装置向量正确性的同时,可以检查测控装置、安自装置、计量装置、录波装置等二次设备的向量正确性;

5、线路保护向量检验试验,电流、电压的输出可以模拟线路 空载、线路带载、阻性负荷、感性负荷等各种运行状态;

6、母线保护、变压器保护向量检验试验,电流、电压的输出可以模拟区内故障及区外故障运行状态;

7、采用GPS、北斗复合授时及无线或光纤通信技术,远程控制和修改数据参数,三台装置可互为主从机,同步输出电流、电压量;

8、使用高亮度大屏幕TFT液晶屏,显示电流、电压、相位,并有电流电压矢量图,汉字菜单显示,通过触摸屏操作;

9、装置具有过热、过载、开路保护功能,面板上设有紧急停止按钮;

10、电压输出采用高电压隔离输出方式,高压部分远离控 制部分,电压输出线采用高压绝缘输出线,使用安全可靠。

三、系统各部分技术参数

1.三相500A大电流试验设备技术指标

序号

项目

技术参数

1

工作电源

工作电压

AC380V ±10%,三相, 50Hz





电源容量

<26kVA

2

电流输出

电流路数

3





电流幅值

>500A





输出准确度

<1%





输出稳定度

<0.5%





相位调节

0~360°





相位误差

<1°





带载能力

阻性负载 500A
       含感性负载 500A





输出时间

500A , 260 分钟

3

接口

ST 光纤接口 TX

3个





ST 光纤接口 RX

1个





无线天线接口

1个





GPS/BDS 天线接口

1个





USB 接口

1个

4

无线通信距离

3000 米

5

外观

体积

600 x 620 x 890





单件重量

<50kg





显示屏

12〃高亮度 TFT 液晶屏

2 .三相300A大电流试验设备技术参数

序号

项目

技术参数

1

工作电源

工作电压

AC380V 士 10%,三相, 50Hz





电源容量

<26kVA

2

电流输出

电流路数

3





电流幅值

>300A





输出准确度

<1%





输出稳定度

<0.5%





相位调节

0-360°





相位误差

<1°





带载能力

阻性负载 300A
     含感性负载 300A





输出时间

300A, 260 分钟

3

接口

ST 光纤接口 TX

3个





ST 光纤接口 RX

1个





无线天线接口

1个





GPS/BDS 天线接口

1个





USB 接口

1个

4

无线通信距离

3000 米

5

外观

体积

600 x 620 x 890





单件重量

<50kg





显示屏

12〃高亮度 TFT 液晶屏

3.三相10KV高电压试验设备技术参数

序号

项目

技术参数

1

工作电源

工作电压

AC380V 土 10%,三相, 50Hz





电源容量

<26kVA

2

电压输出

电压路数

3





相电压幅值

>10kV





输出准确度

<1%





输出稳定度

<0.5%





相位调节

0-360°





相位误差

<1°





带载能力

1、不小于600 W
       2、双母线接线方式,可同时带双 FI; 用于核相。
       3、双母线双分段接线方式,可同时 带4段母线 FE 用于核相。





输出时间

>180分钟

3

接口

ST 光纤接口 TX

3个





ST 光纤接口 RX

1个





无线天线接口

1个





GPS/BDS 天线接口

1个





USB 接口

1个

4

无线通信距离

3000 米

5

外观

体积

600 x 620 x 890





单件重量

& 50kg





显示屏

12〃高亮度 TFT 液晶屏

四、测试示意图

1、线路保护装置测试

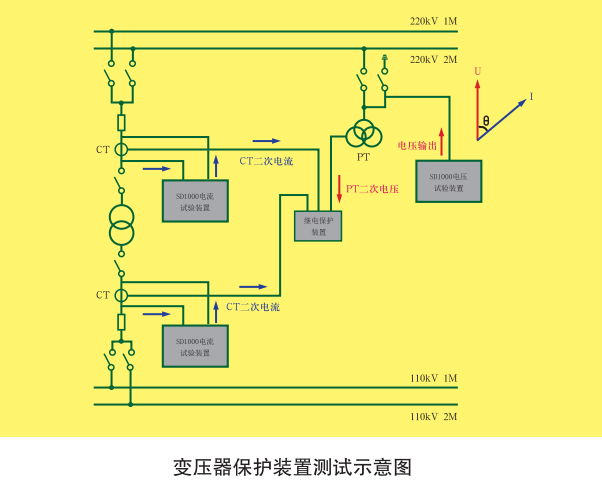

2、变压器保护装置测试

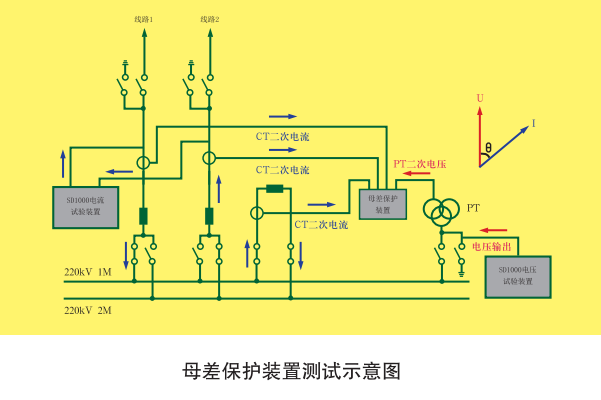

3、母差保护装置测试

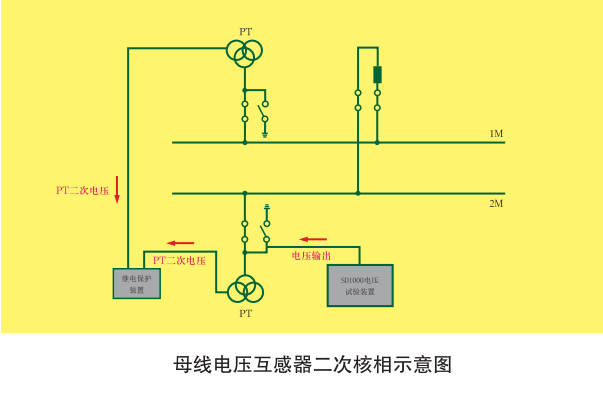

4、母线PT二次核相


五、设备配置表

序号

名称

规格

单位

数量

备注

1

三相 500A 大电流 试验装置

500A

1

可订制 600A

2

三相 300A 大电流 试验装置

300A

1



3

三相 10kV 高电压 试验装置

10kV

1

可订制 20kV

4

大电流三相输出线



2



5

高电压三相输出线



1



6

吸盘式天线



3



7

GPS/BDS 天线



3



8

电源开关



3
