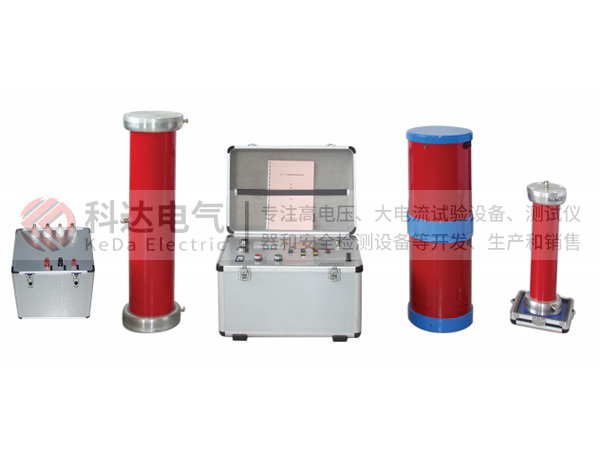

KD3000变频串联谐振交流耐压试验成套装置

发布时间:2021-09-09人气:641

变频串联谐振耐压试验装置运用LC谐振原理,通过调节变频控制器的输出频率,使得 回路中的电抗器电感L和试品电容C发生串联谐振,谐振电压即为试品上所加电压。 变频串联谐振成套试验装置广泛应用于电力、冶金、石油、化工等行业,不仅可对各 种规格的XLPE等电力电缆、GIS、断路器、套管进行交流耐压试验,通过一定的频率限 制,还可检测大型发电机组、电力变压器、互感器等电气设备的耐压水平。 其特点:智能化、小型化、携带方便、操作简单、安全可靠。

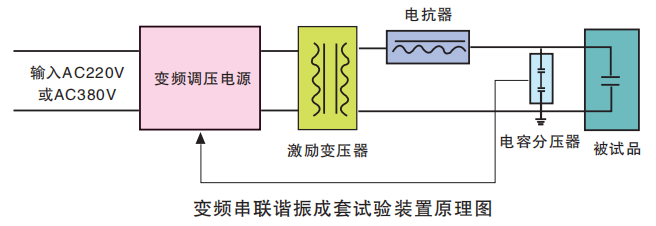

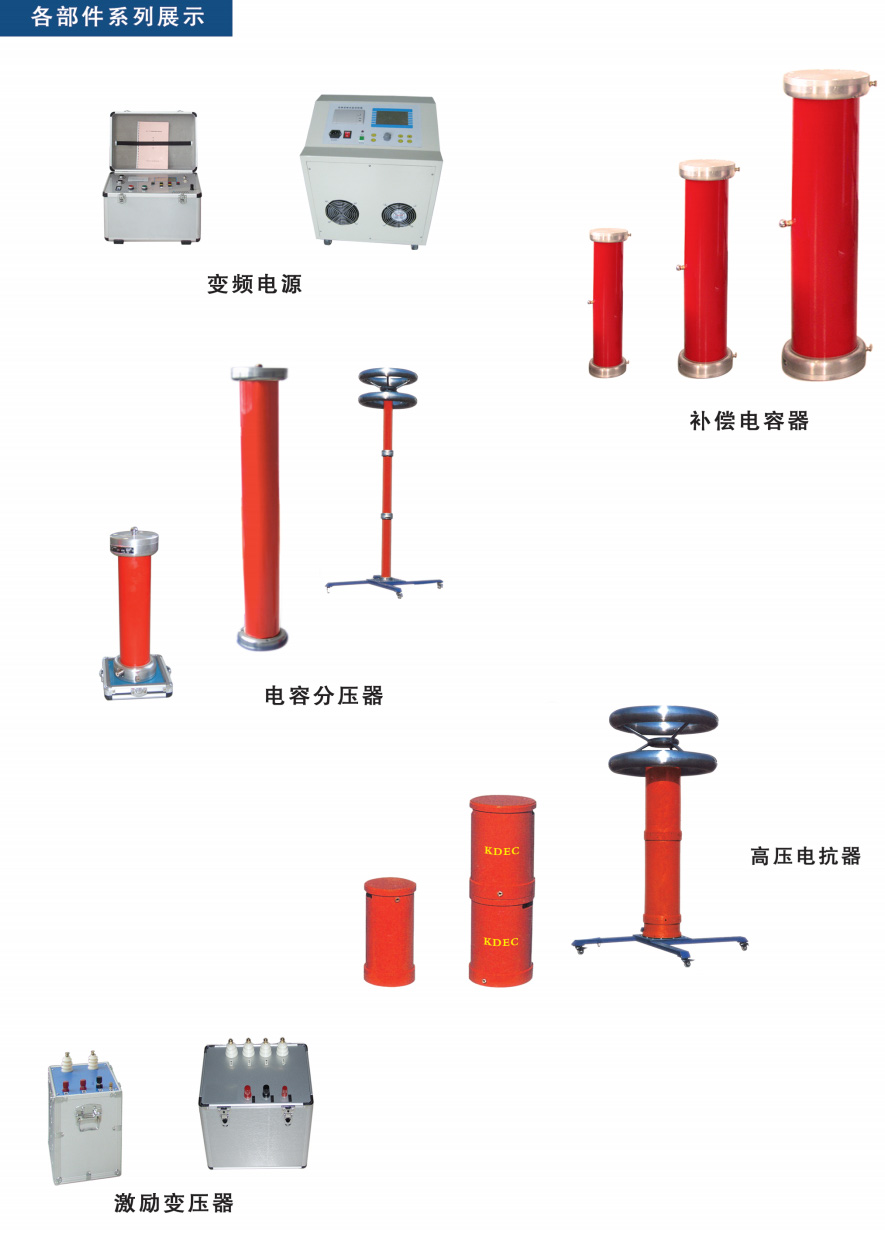

成套试验装置的构成:

变频调压电源

既可改变其输出的频率,又可改变其输出的电压

激励变压器

起电磁耦合及电压变换的作用,并按自身的变比来提升电压

与被试品串联,构成LC串联谐振电路

用来测量被试品上的电压,同时作为采样信号反馈给变频调压电源

补偿电容器

用来补偿小电容试品,使谐振频率达到规定范围

主要特点:

体积小、重量轻、操作方便

蓝屏幕显示试验数据、试验状态,并有实时操作步骤提示功能

能灵活整定试验电压、调频范围、加压时间、保护电流

试验结果能计算出被试品电容

具有计算机通讯接口,可以和计算机进行通讯和试验数据管理

有实时时间显示,能存储200组试验数据

分辨率高:频率分辨率为0.01Hz

安全可靠性高。装置具有过电流、过电压、IPM及放电保护功能,可有效保护人身及

设备安全。

试验结果可打印

主要技术参数:

KD3000系列变频串联谐振成套装置采用16位精细调频、调压软件、10KHz载波频率、

SPWM技术和进口原装IPM整体模块等配件,由变频调压电源、激励变压器、高压电抗器、

高精度电容分压器和补偿电容器组成。

环境温度:-25℃~50℃

工作湿度:≤90%

拔:≤2000M

源:220V±10% 50Hz,单相

380V±10% 50Hz,三相

频率调节范围:20~300 Hz(可根据用户要求放宽)

系统测量精度:0.5级

频率调节分辨率:0.01 Hz

电压不稳定度:≤1%

输出波形:正弦波

波形畸变率:≤0.5%

不稳定度:≤0.01%

声:≤60dB

电抗器Q值: 20~80

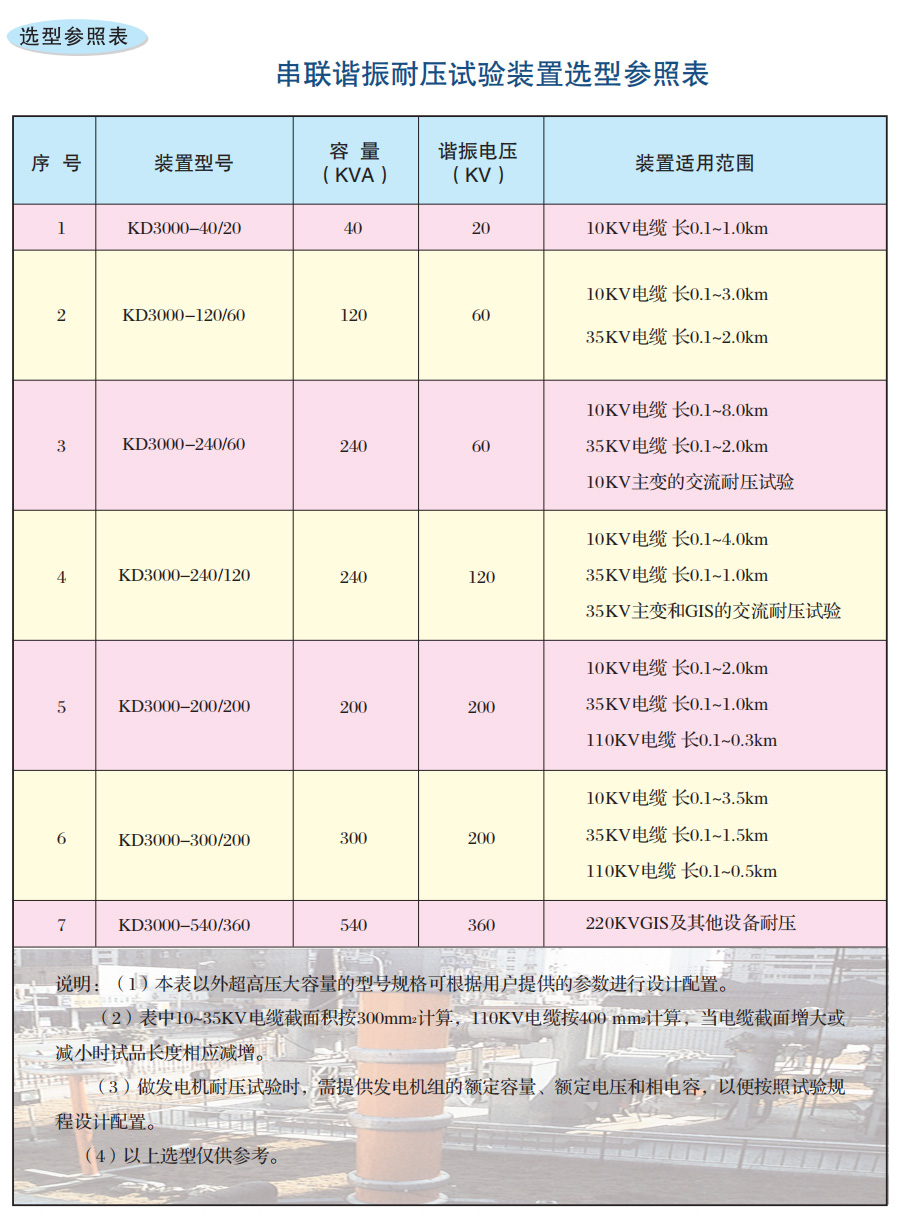

型号说明:

KD3000变频串联谐振成套试验装置型号含义如下:
